Connettore rapido in fibra ottica ESC250D Standard SC UPC APC per soluzioni FTTH

Breve descrizione:

•Il connettore rapido in fibra ottica (FTTH) è un dispositivo passivo utilizzato per collegare cavi in fibra ottica e formare un collegamento ottico continuo. È ampiamente utilizzato nelle reti FTTH.

•Il connettore rapido per fibra ottica è progettato per semplificare la connessione senza l'utilizzo di una macchina per la giunzione a fusione. Questo connettore si assembla rapidamente e richiede solo i normali strumenti di preparazione della fibra: spelafili e tagliafibre.

•Il connettore adotta la tecnologia Fiber Pre-Embedded con ghiera in ceramica di alta qualità e scanalatura a V in lega di alluminio. Inoltre, il design trasparente del coperchio laterale consente l'ispezione visiva.

•Potrebbe essere applicato ai cavi di derivazione e ai cavi per interni.

Inviaci un'e-mail

Dettagli del prodotto

Etichette prodotto

Specifiche tecniche:

Articolo	Parametro
Telescopio	3,0 x 2,0 mmCavo di derivazione a forma di arco da 1,6*2,0 mm
Misurare:	5197,55 mm
Diametro della fibra	125 μm (652 e 657)
Diametro del rivestimento	250 μm
Modalità	SM
Tempo di operazione	circa 15 secondi (esclusa la preimpostazione della fibra)
Perdita di inserzione	≤ 0,4 dB (1310 nm e 1550 nm)
Perdita di rendimento	≤ -50 dB per UPC, ≤ 55 dB per APC
Tasso di successo	>98%
Tempi di riutilizzo	>10 volte
Aumentare la resistenza della fibra nuda	>1 N
Resistenza alla trazione	>50 N
Temperatura	-40 ~ +85 °C
Test di resistenza alla trazione online (20 N)	IL ≤ 0,3 dB
Resistenza meccanica (500 cicli)	IL ≤ 0,3 dB
Test di caduta (pavimento in cemento di 4 m, una volta in ciascuna direzione, per un totale di tre volte)	IL ≤ 0,3 dB

Standard:

•Standard ITU-T, IEC e cinesi.

•Connettore attivo per fibra ottica assemblato sul campo YDT 2341.1-2011. Parte 1: Tipo meccanico.

•Norma cinese per connettori rapidi per telecomunicazioni [2010] n. 953.

•01C GR-326-CORE (Edizione 3, 1999) Requisiti generali per connettori e ponticelli ottici monomodali.

•YD/T 1636-2007 Architettura e requisiti generali per la fibra ottica fino alla casa (FTTH) Connettore per cavo in fibra ottica Parte 4: Specifiche sezionali Connettore meccanico per cavo in fibra ottica.

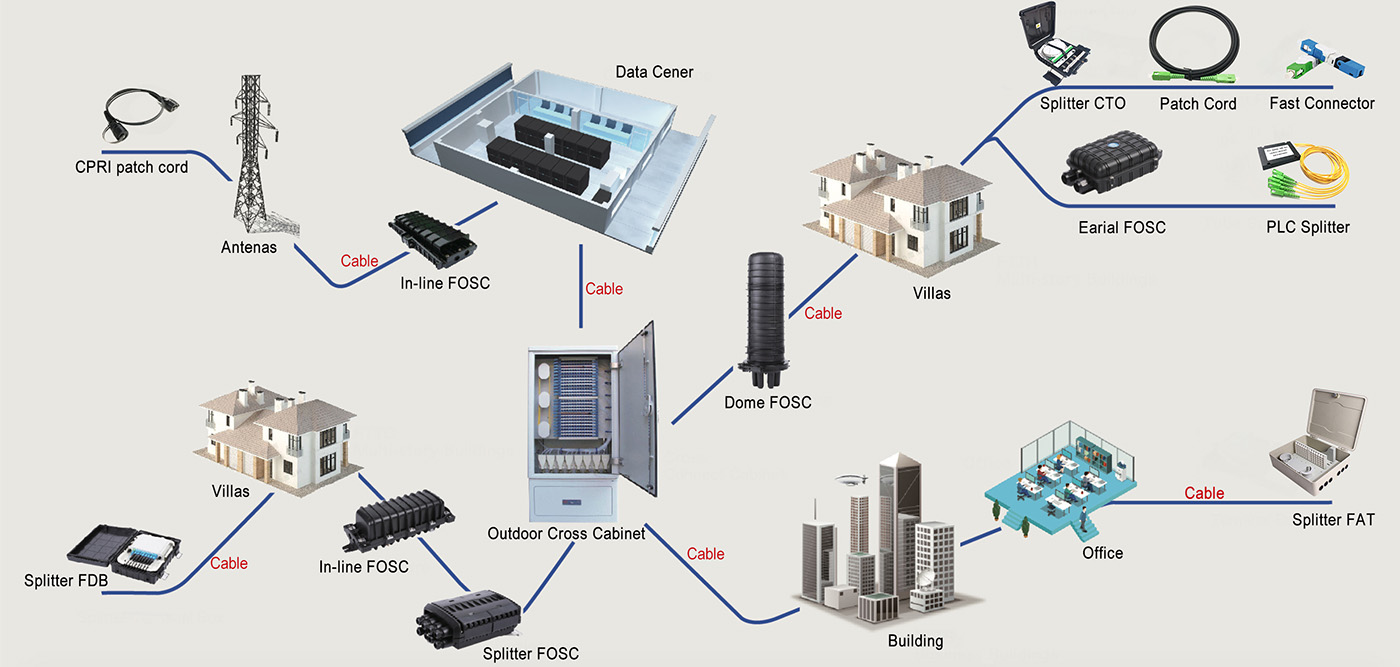

Soluzioni pertinenti:

- Facile da usare, il connettore può essere utilizzato direttamente nell'ONU, inoltre con una forza di serraggio superiore a 5 kg, è ampiamente utilizzato nei progetti FTTH della rivoluzione di rete. Riduce anche l'uso di prese e adattatori, con conseguente risparmio sui costi del progetto.

- Con presa e adattatore standard 86, il connettore collega il cavo di derivazione al cavo patch. La presa standard 86 offre una protezione completa grazie al suo design esclusivo.

- Applicabile al collegamento con cavi interni installabili sul campo, pigtail, patch cord e trasformazione di patch cord in sala dati e utilizzabile direttamente in ONU specifiche.
