Cavo di cablaggio ottico OM3-300 MPO 24F / Cavo trunk in fibra ottica MM OM3 MTP-24 colore acquamarina

Breve descrizione:

+ Nome del prodotto:

Cavo di cablaggio ottico OM3-300 MPO da 24F

Cavo trunk in fibra ottica MM OM3 MTP-24

+ Tipo di connettore:

MPO-24

MTP-24

+ Pin del connettore:

Maschio (con spillo)

Ragazza (senza spilla)

+ Tipo di fibra:

Multimodale OM3-300

+ Numero di fibre: 24F

+ Diametro del cavo: 3,0 mm

+ Materiale della guaina esterna del cavo: LSZH, ONFR, PVC

+ Polarità: tipo A, tipo B, tipo C

+ Lunghezza del cavo principale: Personalizzata

+ Applicazione: Pannello di permutazione, scatola di moduli

Prezzo FOB:Da 0,5 a 9.999 dollari USA / Pezzo

Quantità minima d'ordine:100 pezzi

Capacità di fornitura:10000 pezzi al mese

Inviaci un'e-mail

Dettagli del prodotto

Etichette prodotto

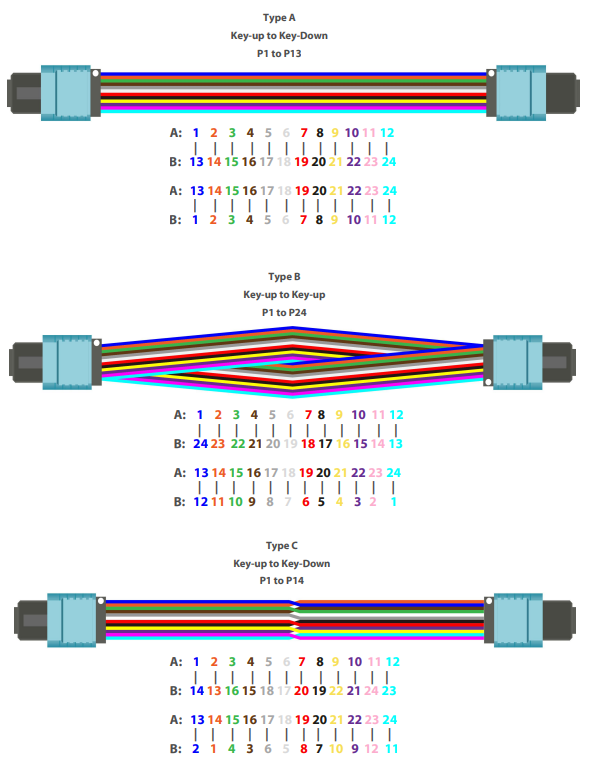

Cavo di cablaggio ottico OM3-300 MPO 24F / Polarità del cavo trunk in fibra ottica MM OM3 MTP-24

Per un cavo trunk MPO/MTP a 24 fibre, la polarità gestisce la trasmissione (Tx) e la ricezione (Rx) della luce mappando le 24 singole fibre. Poiché non esiste un singolo pinout standardizzato che regoli le configurazioni MPO/MTP a 24 fibre, la mappatura dipende da come sono progettate le apparecchiature e le cassette. I tre principali schemi di polarità MPO/MTP adattati per i cavi a 24 fibre funzionano come segue:

- Polarità di tipo A (diretta)

+ Configurazione: Fibra 1 si collega direttamente a Fibra 1, Fibra 2 a Fibra 2 e così via fino a Fibra 24.

+ I tasti del connettore si allineano con il tasto rivolto verso l'alto quando collegati tramite adattatori.

+ Utilizzo: Comunemente utilizzato nelle installazioni di cassette modulari in cui un lato funge da tasto di sollevamento e l'altro da tasto di abbassamento per mantenere l'orientamento strutturale.

- Polarità di tipo B (invertita)

+ Configurazione: la fibra 1 è collegata alla fibra 24, la fibra 2 alla fibra 23 e così via.

+ I tasti del connettore si allineano con il tasto sollevato.

+ Utilizzo: Buona prassi per connessioni dirette punto-punto tra ricetrasmettitori ottici paralleli (come 100GBASE-SR10 o 400GBASE-SR8).

- Polarità di tipo C (inversione di coppia)

+ Configurazione: le coppie di fibre adiacenti vengono scambiate: la fibra 1 viene scambiata con la fibra 2, la fibra 3 con la fibra 4 e così via.

+ I tasti del connettore si allineano con il tasto rivolto verso l'alto quando collegati tramite adattatori.

+ Utilizzo: Utilizzato principalmente in cassette di espansione/scambio duplex MPO-to-LC per garantire lo scambio Tx/Rx senza richiedere l'inversione dei cavi patch sul lato LC.

Fibra OM3-150 contro fibra OM3-300

- Il cavo patch ottico MPO-12 / cavo trunk in fibra OM3 MTP a 12 fibre utilizza il mini cavo OM3-300 da 3,0 mm come cavo principale, in modo da poter risparmiare al massimo spazio durante l'installazione sul telaio di distribuzione in fibra ottica.

- I modelli OM3-150 e OM3-300 utilizzano fibra multimodale OM3, ma presentano alcune piccole differenze.

- L'OM3-150 supporta Ethernet 10G fino a 150 metri, mentre l'OM3-300 supporta Ethernet 10G fino a 300 metri e offre il doppio della larghezza di banda effettiva.

- Differenza fondamentale:

Caratteristica	OM3-150	OM3-300
Trasmissione massima 10G	150 metri	300 metri
Larghezza di banda modale effettiva	≥ 950 MHz⋅km	≥ 2000 MHz⋅km
Portata 40G/100G	Fino a 100 metri	Fino a 100 metri

- Entrambi i cavi OM3-150 e OM3-300 sono completamente compatibili tra loro e utilizzano la stessa guaina standard di colore azzurro.

- Quando è necessario trasferire dati su brevi distanze, con una lunghezza totale del cavo inferiore a 150 m, è possibile scegliere il modello OM3-150 per risparmiare sui costi. Se invece è necessario trasferire dati su distanze maggiori, superiori a 150 m ma entro i 300 m, è consigliabile scegliere il modello OM3-300 per garantire un trasferimento efficace.

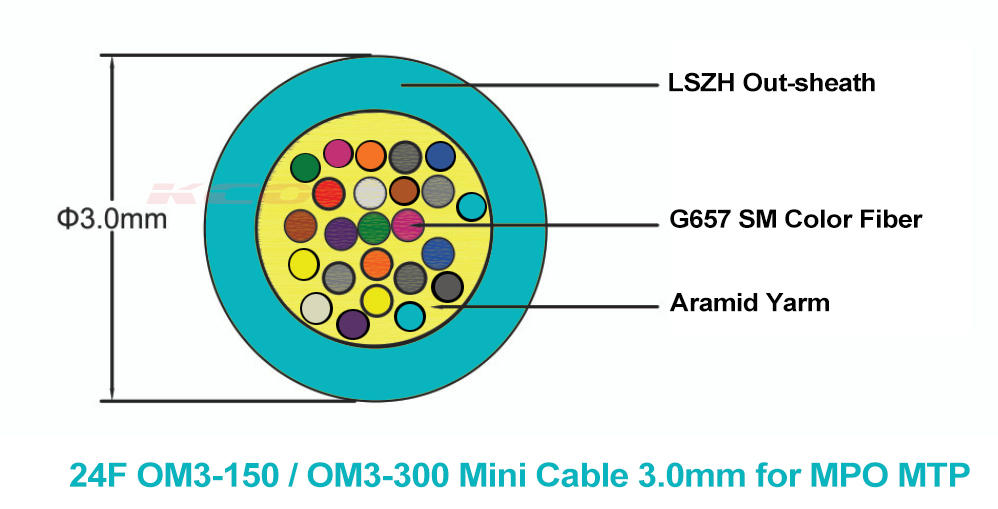

Cavo mini OM3-300 24F da 3,0 mm

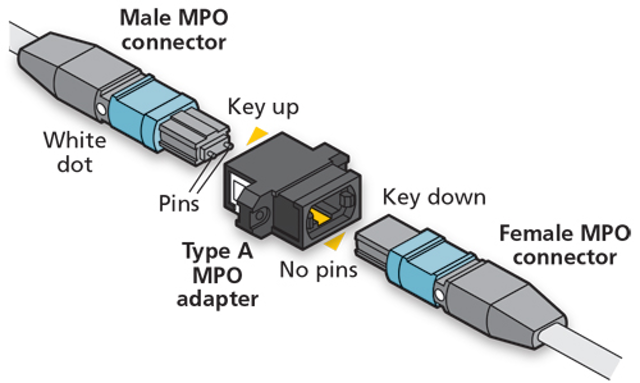

Connettore multimodale MPO MTP

- Il connettore multimodale MPO (Multi-Fiber Push-On) è un'interfaccia in fibra ottica ad alta densità che combina più fibre (tipicamente 8, 12 o 24) in un'unica connessione.

- MPO è un tipo di connettore in fibra ottica, mentre MTP è un marchio registrato di un connettore MPO prodotto da US Conec, Senko o altri marchi.

- MPO sta per Multi-Fiber Push On. Questo connettore è comunemente utilizzato per terminare connessioni a nastro multifibra in ambienti interni.

- Il connettore MPO MTP può essere maschio o femmina.

Femmina: senza spillo

Maschio: con spillo

- È ampiamente utilizzato nei data center, è ideale per trasmissioni parallele (come Ethernet 40G o 100G) e per una rapida installazione dei cavi.

Applicazioni

+ FTTx (FTTA, FTTB, FTTC, FTTH, FTTO, ecc.)

+ Interconnessione del data center

+WAN/LAN

+ Sala di controllo della stazione ferroviaria ad alta velocità

+ Centro dati AI

+ Data center Star-link

+ Centro dati della banca

Schemi

Tipo	Modalità singola		Modalità singola		Modalità multipla
	(APC polacco)		(Codice UPC polacco)		(PC polacco)
Conteggio delle fibre	8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f
Tipo di fibra	G657A1, G657A2		G657A1, G657A2		OM1, OM2, OM3, OM4, OM5, ecc.
Perdita di inserzione massima	Elite	Standard	Elite	Standard	Elite	Standard
	Perdita ultra bassa		Perdita ultra bassa		Bassa perdita
	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,60 dB
Perdita di rendimento	≥60 dB		≥60 dB		NA
Durata	≥500 volte		≥500 volte		≥500 volte
Temperatura di esercizio	-40°C~+80°C		-40°C~+80°C		-40°C~+80°C
Lunghezza d'onda di prova	1310 nm		1310 nm		1310 nm
Test di inserimento-estrazione	1000 volte＜0,5 dB
Interscambio	＜0,5 dB
forza antitensiva	15 kgf
